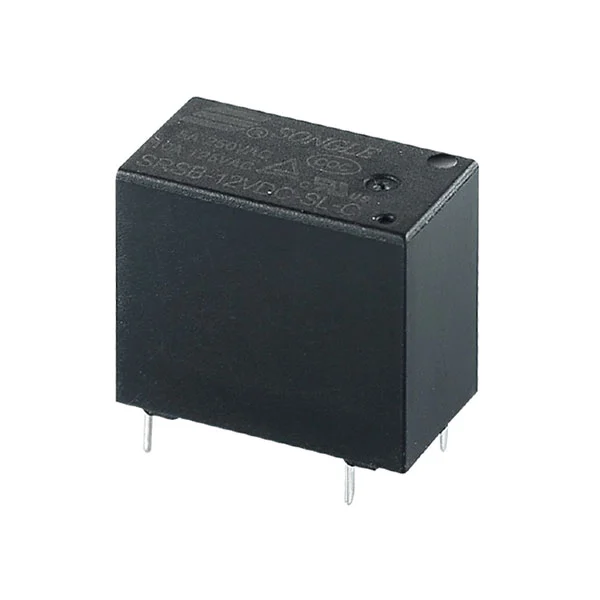

SRSB-1(4102-1) Rele

SRSB-1 (4102-1) -rele, joka on erityisesti suunniteltu erilaisiin piiriskenaarioihin, tarjoaa ytimen erottavan edun "monikoskettimisjärjestelyssä + keski-korkea turvallisuuseristys": Se tukee innovatiivisesti kolmea kosketinjärjestelyä (A/B/C), toisin kuin SRSB (4102) -sarjan yhden A-tyypin järjestely. Tämä mahdollistaa mukauttamisen erilaisiin piirien ohjaustarpeisiin muuttamatta tuotemallia, mikä ratkaisee täysin ostajien ongelmat, jotka joutuvat varastoimaan useita eritelmiä ja rajoittamaan piirisuunnittelua. Sen 2500 VAC korkea dielektrinen lujuus yhdistettynä 1000 MΩ (500 VDC) ultrakorkeaan eristysvastukseen sekä UL F-tason eristysjärjestelmään täyttävät tarkasti piirin eristysvaatimukset keskisuurista ja korkeista turvallisuustasoista. Sen kevyt 6 g:n runko ja standardi piirilevyasettelu mukautuvat suuritiheyksisiin asennusskenaarioihin. Laajalla nimellisjännitealueella 3–24 VDC (vähintään 3 VDC pienitehoisille vaatimuksille) ja 0,2 W/0,45 W pienitehoisille keloille, se sopii täydellisesti 5 A/10 A kuormitukseen (250 VAC, 125 VAC/30 VDC). Lisäksi se voi... Vakaa toiminta äärimmäisissä lämpötiloissa 40 ℃ - +105 ℃ tekee siitä kustannustehokkaan ratkaisun, joka on "joustava ja mukautuva + turvallinen ja luotettava".

OMINAISUUDET

5A/10A kytkentäkyky

2,5 kVDsähkövoima 2,5 kV (käämin ja koskettimien välillä)

UL-eristysjärjestelmä: Luokka F

Normaali PCB-asettelu

Yhteystiedot

Kelan parametrit

Muut parametrit

Parametri	Erittely
Ympäristön lämpötila	–40°C~+85°C/+105°C
Dielektrinen lujuus (käämin ja koskettimien välillä)	2500 VAC (1 min)
Dielektrinen lujuus (avoin koskettimien välillä)	1000 VAC (1 min)
Eristysvastus (500VDC)	1000MΩ

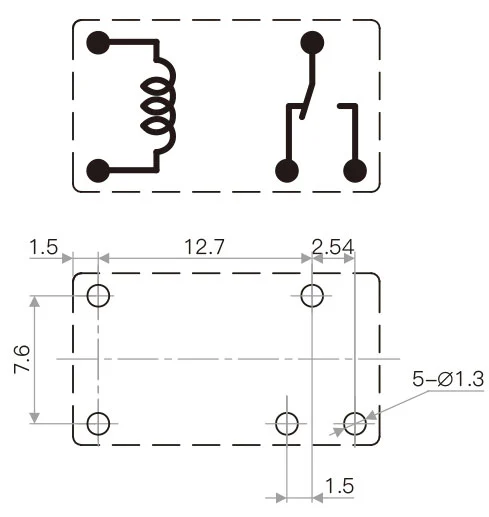

Kytkentäkaavio (kuva alhaalta)
Asennusreiän piirustus (näkymä alhaalta)
Irtisanominen	PCB
Paino	6 g
Turvallisuushyväksyntä
