Kuinka miniatyyri signaalirele toimii?

Artikkelin yhteenveto

Miniatyyri signaalireleetovat kompakteja mutta tehokkaita komponentteja, jotka ovat välttämättömiä nykyaikaisissa elektroniikkapiireissä. Tässä artikkelissa tarkastellaan niiden rakennetta, toimintoja, tyyppejä, sovelluksia ja huoltovinkkejä, jotka auttavat insinöörejä ja ostajia tekemään tietoisia päätöksiä. Ymmärtämällä näiden releiden edut ja rajoitukset yritykset voivat optimoida elektronisten järjestelmiensä suorituskyvyn ja luotettavuuden.

Sisällysluettelo

• Johdatus pienoissignaalireleisiin
• Rakenne ja komponentit
• Toimintaperiaate
• Miniatyyrisignaalireletyypit
• Sovellukset
• Edut
• Kuinka valita oikea rele
• Huolto ja vianetsintä
• FAQ
• Johtopäätös

Johdatus pienoissignaalireleisiin

Miniatyyri signaalireleet ovat pieniä sähkömekaanisia kytkimiä, jotka ohjaavat pienitehoisia signaaleja elektronisissa laitteissa. Niitä käytetään laajalti viestintälaitteissa, teollisuusautomaatiossa, autoelektroniikassa ja kodinkoneissa.

Rakenne ja komponentit

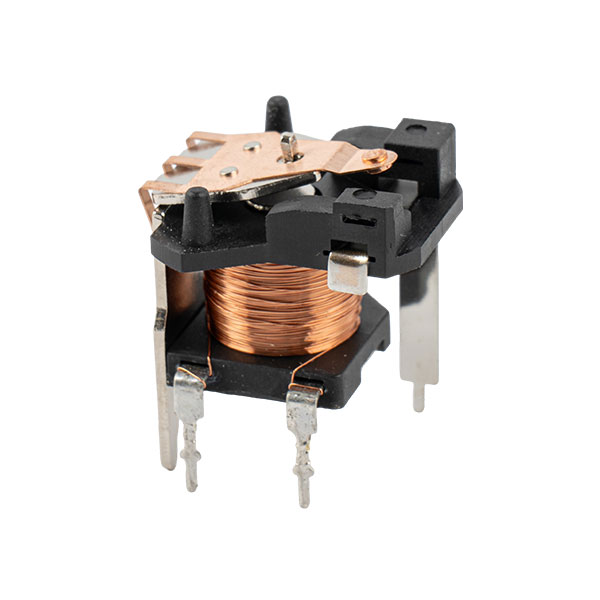

Pienoissignaalireleen perusrakenne koostuu:

• Kela:Luo magneettikentän, kun jännite kytketään.
• Ankkuri:Liikkuva metallivipu, joka avaa tai sulkee koskettimet.
• Yhteystiedot:Johtavat pisteet, jotka täydentävät tai katkaisevat piirin.
• Kevät:Palauttaa ankkurin oletusasentoonsa.
• Asuminen:Suojakotelo sisäosille.

Nämä komponentit toimivat yhdessä vaihtaakseen elektronisia signaaleja tarkasti ja luotettavasti.

Toimintaperiaate

Miniatyyri signaalireleet toimivat sähkömagnetismin periaatteella. Kun virta kulkee kelan läpi:

1. Kela synnyttää magneettikentän.
2. Magneettikenttä vetää puoleensa ankkuria.
3. Ankkuri liikkuu, sulkee tai avaa koskettimet.
4. Kun virta on poistettu, jousi palauttaa ankkurin alkuperäiseen asentoonsa.

Tämä prosessi sallii pienen tulosignaalin ohjata suurempia piirejä turvallisesti ja tehokkaasti.

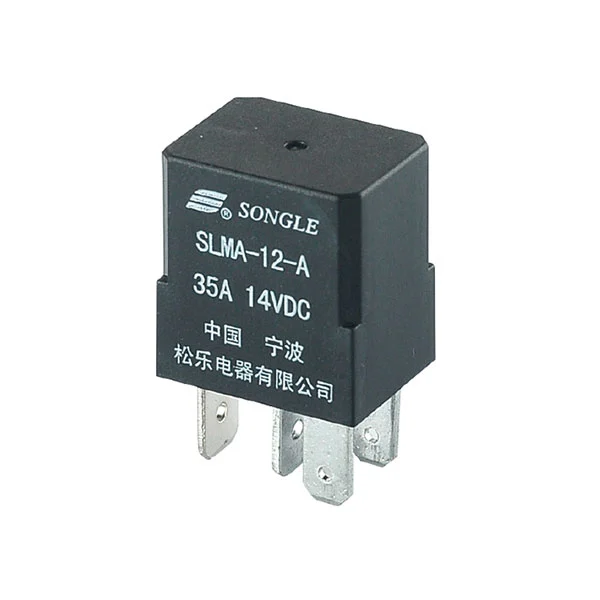

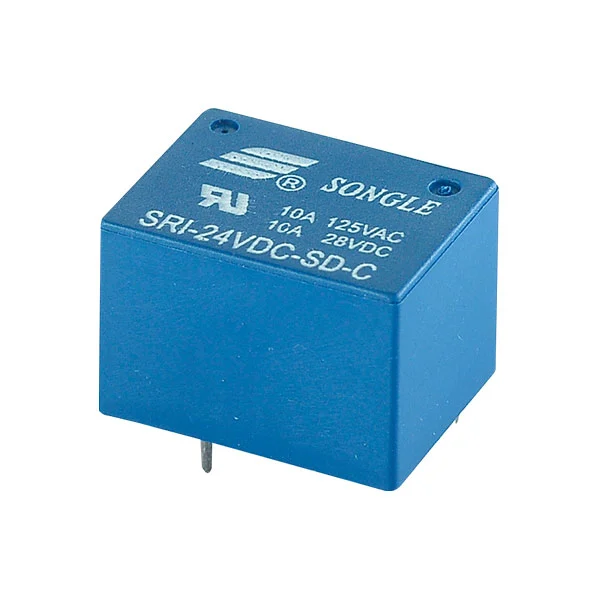

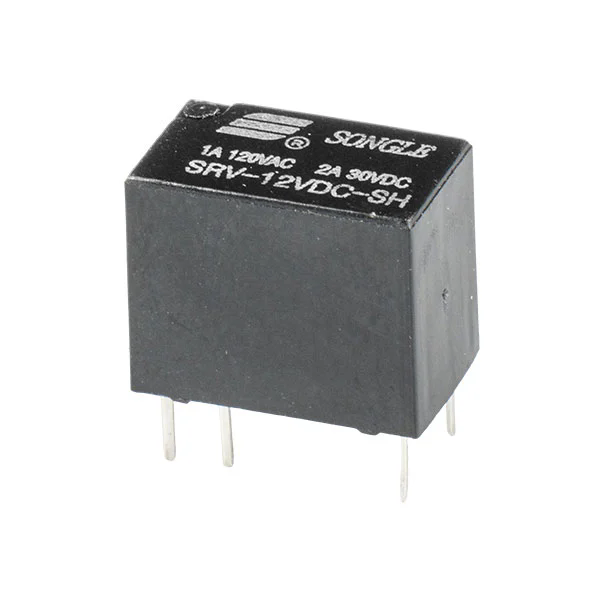

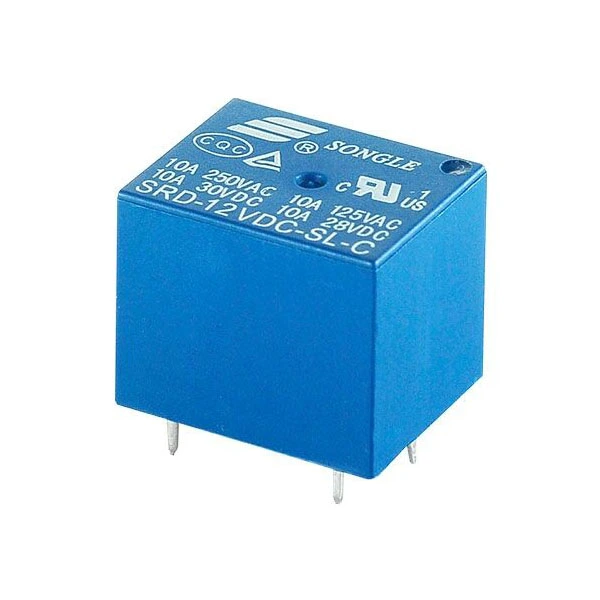

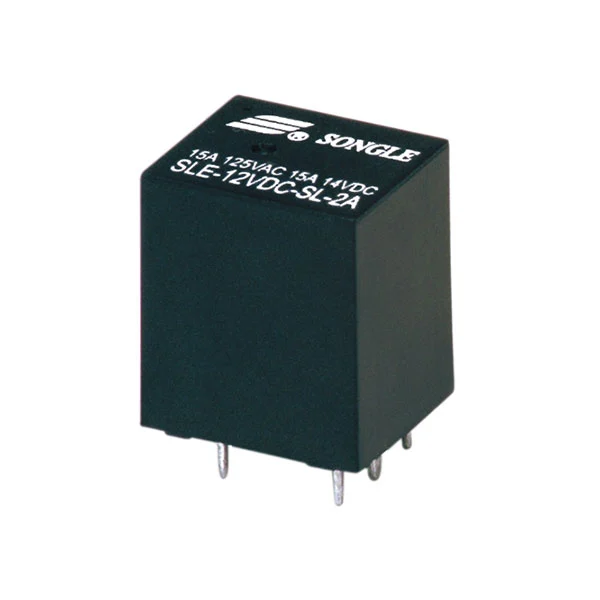

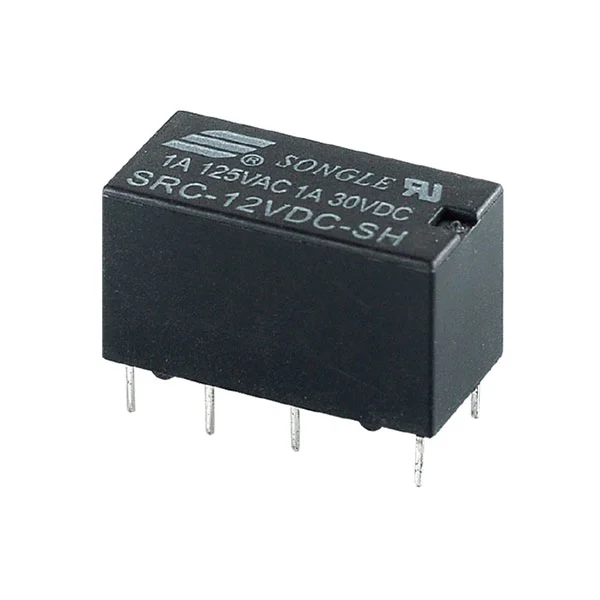

Miniatyyrisignaalireletyypit

Sovellukset

• Autoelektroniikka: valojen, merkkivalojen ja antureiden ohjaus.
• Tietoliikenne: matalan tason signaalien kytkeminen datalaitteissa.
• Teollisuusautomaatio: PLC-ohjaus, anturin signaalin vahvistus.
• Kulutuselektroniikka: mikro-ohjainten ja pienten laitteiden ohjaus.

Edut

• Kompakti koko säästää tilaa piirisuunnittelussa.
• Pieni virrankulutus signaalin ohjaukseen.
• Korkea luotettavuus ja pitkä käyttöikä.
• Sähköinen eristys ohjaus- ja kuormituspiirien välillä.

Kuinka valita oikea rele

Oikean pienoissignaalireleen valintaan kuuluu arvioida:

• Jännitteen ja virran arvot:Varmista, että rele kestää kuorman vaurioitta.
• Kelan tyyppi:AC- tai DC-käämi ohjaussignaalista riippuen.
• Yhteystiedot:SPST, SPDT tai DPDT piiritarpeidesi mukaan.
• Koko ja asennus:Harkitse tilanrajoituksia ja asennusmenetelmiä.
• Ympäristöolosuhteet:Lämpötilan, kosteuden ja tärinänkestävyys.

Huolto ja vianetsintä

Pienoissignaalireleiden pitkän aikavälin toimivuuden varmistamiseksi:

• Tarkista säännöllisesti, ettei koskettimissa ole pölyä tai korroosiota.
• Tarkista kelan vastus havaitaksesi mahdolliset viat.
• Tarkista ankkurin ja jousen mekaaninen kuluminen.
• Vaihda releet, joissa näkyy merkkejä koskettimen palamisesta tai viivästyneestä kytkennästä.

FAQ

Q1: Mitä eroa on signaalireleen ja tehoreleen välillä?

A1: Signaalireleet käsittelevät matalajännite-/virtasignaaleja, kun taas tehoreleet kytkevät korkeampia jännitteitä ja virtoja.

Q2: Voivatko pienoisreleet käsitellä induktiivisia kuormia?

A2: Kyllä, mutta varmista oikea kosketusarvo valokaaren tai ennenaikaisen vian estämiseksi.

Q3: Kuinka kauan pienoissignaalireleet kestävät?

A3: Tyypillinen käyttöikä vaihtelee 100 000:sta useisiin miljooniin jaksoihin kuormituksesta ja käyttöolosuhteista riippuen.

Johtopäätös

Miniatyyri signaalireleet ovat välttämättömiä komponentteja nykyaikaisissa elektronisissa järjestelmissä, ja ne tarjoavat tarkan ohjauksen, luotettavuuden ja joustavuuden. Oikean tyypin valitseminen ja asianmukaisen huollon varmistaminen maksimoi suorituskyvyn ja pitkäikäisyyden.
