SRIH(T72H)-rele asettaa uuden mittapuun ammattitason releille, sillä sen ydin on "korkea turvallisuus + vahva kestävyys": pienihäviöinen rakenne, jonka kosketusresistanssi on ≤100 mΩ, yhdistettynä 10⁵ sähköjaksoon ja 10⁷ mekaaniseen jaksoon, takaa pitkän johtavuuden korkean alivirtauksen vakauden; laaja nimellisjännitealue 5–36 VDC ja useita virrankulutusvaihtoehtoja 0,54 W/0,72 W/0,62 W sopivat täydellisesti erilaisiin piirisuunnitteluskenaarioihin; mikä vielä tärkeämpää, tuote on läpäissyt CQC-turvallisuussertifikaatin, ja sen korkea eristysvastus on 100 MΩ ja 3800 VAC:n jännite, joka muodostaa kaksinkertaisen turvaesteen, mikä välttää olennaisesti korkeajännitteisen rikkoutumisen riskin. PCB-päätteen suunnittelu yksinkertaistaa asennusprosessia, ja koko prosessi noudattaa Songlen integroituja laadunvalvontastandardeja "muotinvalmistuksessa, kumin ja muovin käsittelyssä ja valmiiden tuotteiden tarkastuksessa" yhdistettynä 200 miljoonan yksikön vuotuisen tuotantokapasiteetin mittakaavatakuuseen, mikä mahdollistaa tuotteen optimaalisen tasapainon tasaisen laadun ja kustannustehokkuuden välillä samalla kun se on mukautettavissa erilaisiin skenaarioihin. Hyödyntämällä SRIH:n maailmanlaajuista asiakaspalveluverkostoa ja ammattitaitoista huoltopalvelua, SRIH:sta (T72H) on tullut luotettava valinta suurjännitekäyttöolosuhteissa yritysasiakkaille sen todennettavissa olevien suorituskykytietojen, arvovaltaisten sertifikaattien ja brändin maineen ansiosta.
Subminiatyyri, standardi PCB-asettelu
UL-eristysjärjestelmä: Luokka F
Ympäristön lämpötila: –40°℃~+85°℃/+105°℃
3,8KV3,8kV dielektrinen lujuus (käämin ja koskettimien välillä)
| Parametri | Erittely |
| Yhteydenottojärjestely | A/B/C |
| Yhteydenottoluokitus | 7A/10A 250VAC/28VDC |
| Kosketusvastus | ≤100mΩ |
| Sähköinen kestävyys | 10⁵ / 10⁴ |
| Mekaaninen kestävyys | 10⁷ |
| Parametri | Erittely |
| Nimellisjännite | 5-36VDC |
| Tehon hajaantuminen | 0,54 W, 0,72 W, 0,62 W |
| Poimintajännite (max) | 75 % nimellisjännitteestä |
| Pudotusjännite (min) | 10 % nimellisjännitteestä |
| Parametri | Erittely |
| Ympäristön lämpötila | –40°C~+85°C/+105°C |
| Dielektrinen lujuus (käämin ja koskettimien välillä) | 3800 VAC (1 min) |
| Dielektrinen lujuus (avoin koskettimien välillä) | 1000 VAC (1 min) |
| Eristysvastus (500VDC) | 100MΩ |

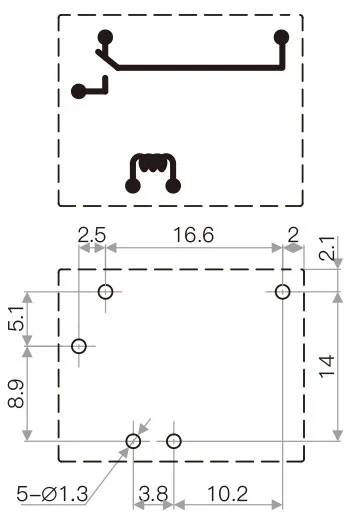

| Kytkentäkaavio (kuva alhaalta) |
|
| Asennusreiän piirustus (näkymä alhaalta) | |
| Irtisanominen | PCB |
| Paino | 16 g |
| Turvallisuushyväksyntä | CQC |
