Matala kelan virrankulutus korkealla herkkyydellä·
Pitkä käyttöikä, korkea luotettavuus
PCB-liitin, pistoketyypit saatavilla eri harkinnan mukaan

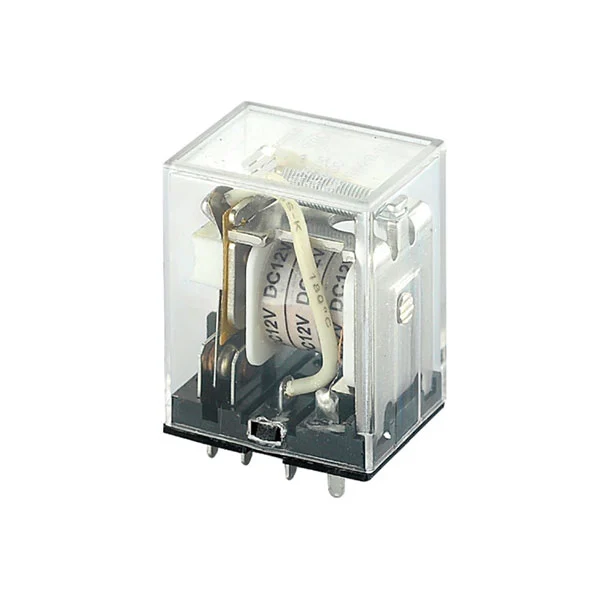

Tuotteen sijoittelu: Pienikokoinen suuritehorele, jonka nimelliskuorma on 10A. SMBH(13F)-releellä on alhainen kelan virrankulutus, korkea herkkyys, pitkä käyttöikä ja korkea luotettavuus. Rakenne on pölytiivistä ja RoHS-standardin mukainen.
Asennus ja liittimet: Saatavilla on kaksi asennusvaihtoehtoa - PCB-liitin ja pistorasialiitin (pikaliitäntä), jotka täyttävät asennusvaatimukset eri sovelluksissa.
Tilaustiedot: Mallin muoto on "SMBH-XXVDC-1-2C", jossa "XXVDC" edustaa kelan jännitettä (valinnainen 12VDC/24VDC/48VDC), "2C" tarkoittaa kosketinjärjestelyä (2A/2C) ja versio erotetaan mallin päätteellä.
| Parametriluokka | Erityinen määritys |
| Yhteydenottojärjestely | 2A, 2C |
| Kosketusvastus | ≤100mΩ |
| Yhteysmateriaali | Hopeaseos (AgSnO₂In2O3, AgSnO₂, AgNi) |
| Yhteydenottoluokitus | 10A 250VAC/30VDC |
| Suurin kytkentäkyky | Jännite: 250VAC/30VDC; Virta: 10A; Teho: 2500VA/300W |
| Käyttöikä | Sähköinen kestävyys: 1×10⁵ operaatiota (360 ops/h); Mekaaninen kestävyys: 1 × 10⁷ operaatiota (18 000 ops/h) |
| Nimellisjännite | Virrankulutus | Nimellisvirta | Vastus (±10 %) | Max pick-up jännite | Minimipoistojännite | Suurin sallittu ylikytkentäjännite |
| 12VDC | Noin 0,9W | 75mA | 160Ω | 75 % nimellisjännitteestä | 10 % nimellisjännitteestä | 130 % nimellisjännitteestä |
| 24VDC | Noin 0,9W | 36,9 mA | 650Ω | 75 % nimellisjännitteestä | 10 % nimellisjännitteestä | 130 % nimellisjännitteestä |
| 48VDC | Noin 0,9W | 18,5mA | 2600Ω | 75 % nimellisjännitteestä | 10 % nimellisjännitteestä | 130 % nimellisjännitteestä |
Eristys ja dielektrinen lujuus: Eristysluokka on luokka B / luokka F, eristysresistanssilla ≥ 100 MΩ. Kelan ja koskettimien välinen dielektrinen lujuus on 1500VAC 1 minuutin ajan (vuotovirta: 1mA) ja avoimien koskettimien välillä 1000VAC 1 minuutin ajan.
Vasteaika: Toiminta-aika ≤25ms; Vapautusaika ≤25ms (nimellisjännitteellä, ilman diodia).
Ympäristöön sopeutuvuus: Käyttölämpötila-alue: -40°C~+85°C/+105°C; Kosteusalue: 5% ~ 85% RH. Iskunkesto: 98m/s² (toiminnallinen vakaus), 980m/s² (tuhoava). Tärinänkestävyys: 10Hz ~ 55Hz (1,0mm kaksinkertainen amplitudi).
Fyysiset tiedot: Paino: n. 35 g; Maksimimitat: 27,5mm × 21,5mm × 35mm. Asennusreiän toleranssi: 0,3 mm; Liittimen pystypoikkeaman toleranssi: 0,3 mm.
Tuotantoosoite: Zone A CW7, Zhejiang Far East Industrial City, Yuyao City, Zhejiangin maakunta, Kiina.
Yhteystiedot: TEL: +86-574-62717777, 62721938, 62721948, 62721958; Versionumero: V1.
| Malli | Ydinparametrit | Sovellus- ja myyntitiedot |
| JQX-13F-sarja | 10A kuorma, yhteensopiva AC110V/220V ja DC12V/24V kanssa, enimmäkseen 8-nastainen malli, joissakin perussarjoilla | Saatavilla JD.com-sivustolta ja toimittajien verkkosivuilta. Tarjoaa Giant Electric ja mukautetut valmistajat. Sopii automaation ohjaukseen, kodinkoneisiin jne. Kokonaissyöttökapasiteetti voi olla 10 000 000 yksikköä erää kohden. |
| HH52P/HH53P | Suljetut yleiskäyttöiset pienoisreleet, yhteensopivat AC220V/380V ja DC12V/24V kanssa, osa ilman kantaa | Myydään JD.com-sivustolla ja toimittajien verkkosivustoilla. Käytetään elektronisissa laitteissa, instrumenteissa jne. |
| 973-24VDC-SL-A | 10A tehorele, pieni koko, pieni kelan virrankulutus, voidaan juottaa suoraan piirilevylle | Tuottaja Shenzhen Xinyitong Electric. Sovelletaan kodinkoneissa, autoautomaatiossa, viestintälaitteissa jne. |
| 1SBH137001R1380 (Eaton Bussmann) | Tehokas kontaktorirele, joka tukee AC/DC-toimintaa, elektronisella kelaliitännällä ja laajalla ohjausjännitealueella | Listattu Shunqi Networkissa. Suunniteltu teollisuusautomaatio- ja ohjausjärjestelmiin, jotka tarjoavat vakaita ratkaisuja. |
Tehon ja koon välinen tasapaino:Useimmissa tuotteissa on "pienikokoinen + suuri teho" -malli, jossa 10 A on yleinen nimelliskuorma, joka sopii tilanteisiin, joissa on rajoitetusti tilaa, mutta jotka vaativat suurta kuormitusta (esim. kodinkoneet, teollisuusohjaus).
Laaja jännite yhteensopivuus:Tasavirtakelajännitteet ovat pääosin 12VDC/24VDC/48VDC ja AC-jännitteet kattavat 110V/220V/380V, mikä vastaa eri virtalähdeympäristöjen tarpeita.
Kohdistetut sovellusskenaariot:Käytetään pääasiassa elektroniikkalaitteissa, automaation ohjauksessa, instrumenteissa, viestintälaitteissa, lääkinnällisissä laitteissa, autoteollisuudessa jne. Jotkut valmistajat (esim. Xinyitong) tarjoavat täyden valikoiman reletukea (signaalireleet, tehoreleet, autojen releet, tehojärjestelmän releet jne.).
