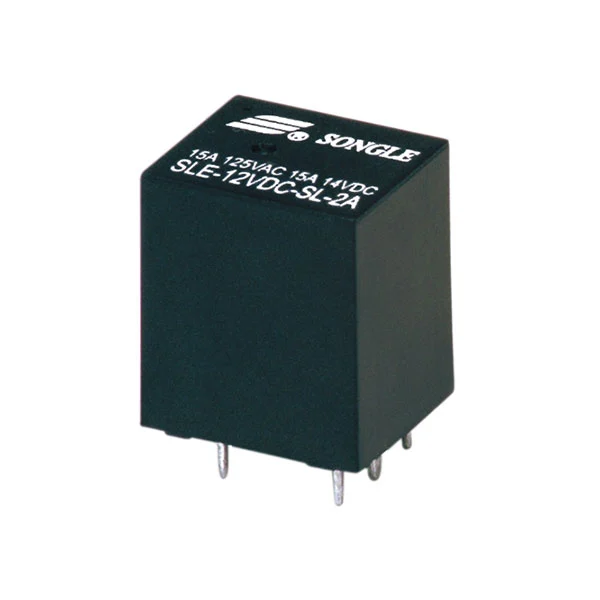

Songlen SLE (4117) -rele irtautuu tavanomaisten keskitehoisten releiden rajoituksista, jotka tarjoavat vain "yhden yhteensopivuuden". Sen tärkeimmät kohokohdat ovat "täyden skenaarion piirien yhteensopivuus + parannettu suunnittelutehokkuus", siitä on tullut elektroniikkainsinöörien ja laitevalmistajien ensisijainen valinta. Sen suurin läpimurto on sen kuudessa kosketinkonfiguraatiossa (A/B/C/U/V/W), jotka kattavat yksikanavaiset ja kaksikanavaiset kuormitusvaatimukset (jopa 20A kytkentäkyky). Olipa kyseessä pienten kodinkoneiden yksikanavainen ohjaus, teollisuuden ohjausmoduulien kaksikanavainen kytkentä tai keskitason teholaitteiden monimutkaiset piiriasettelut, se voi sopia suoraan ja tarkasti ilman ylimääräisiä piirimuutoksia tai räätälöityjä lisävarusteita, mikä ratkaisee täydellisesti "koskettimien epäsopivuuden aiheuttaman suunnittelun uudistamisen" ongelman. Yhdessä tavallisen piirilevyasettelun ja kompaktin 12 g:n koon kanssa se voidaan helposti integroida suuritiheyksisiin piirilevyihin ja mukautua automatisoituihin massatuotantoprosesseihin, mikä lyhentää merkittävästi tuotekehitys- ja kokoonpanosyklejä. Samaan aikaan tuotteella on myös vakaa toiminta laajalla lämpötila-alueella -40 ℃ - +105 ℃, alhainen jännitehäviö ja mekaaninen käyttöikä kymmenien miljoonien jaksojen verran. Lisäksi kohtuullinen hinta ja valmistajan suoraan ilman välittäjiä tarjoamat räätälöidyt palvelut tekevät koko prosessin piirisuunnittelusta ja -valinnasta, massatuotannosta ja kokoonpanosta pitkäkestoiseen vakaaseen toimintaan tehokkaaksi ja huolettomaksi, tehden siitä "avainsovittimen komponentin", joka parantaa piirisuunnittelun joustavuutta ja tuotannon tehokkuutta.
Kytkentäkyky jopa 20A
Kuusi erilaista yhteydenottojärjestelyä
Normaali PCB-asettelu
| Yhteystiedot | Arvo |
| Yhteydenottojärjestely | A/B/C/U/V/W |
| Yhteydenottoluokitus | A/B/C: 10A/120VAC, 28VDC 20A/14VDCU/V/W: 2×10A/120VAC 28VDC 2×20A/14VDC |
| Jännitteen pudotus | ≤200mV |
| Sähköinen kestävyys | 1×10⁵ / 1×10⁴ ops |
| Mekaaninen kestävyys | 1×10⁷ op |
| Kelan parametrit | Arvo |
| Nimellisjännite | 5 ~ 24 VDC |
| Tehon hajaantuminen | 1,1W, 2,0W |
| Poimintajännite (max) | 75 % nimellisjännitteestä |
| Pudotusjännite (min) | 10 % nimellisjännitteestä |
| Muut parametrit | Arvo |
| Ympäristön lämpötila (°C) | −40°C~+85°C/+105°C |
| Dielektrinen lujuus (käämi ja koskettimet, 1 min) | 1000 VAC |
| Dielektrinen lujuus (avoimet koskettimet, 1 min) | 500 VAC |
| Eristysvastus (500VDC) | 100MΩ |
| Kytkentäkaavio (kuva alhaalta) |
|
| Asennusreiän piirustus (näkymä alhaalta) | |
| Irtisanominen | PCB (PCB-liitin) |
| Paino | 12 g |
