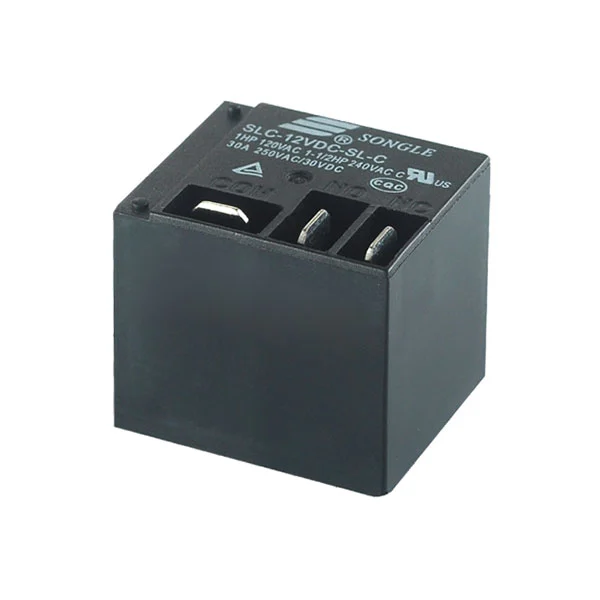

SLC (T91) Rele

Helppo käyttää

SLC (T91) -rele tukee A/B/C-koskettimien konfiguraatioita tarpeen mukaan tapahtuvaa valintaa varten eri piirien ohjauslogiikkojen kanssa. Se tarjoaa sekä tiivistettyjä että juoksunkestäviä vaihtoehtoja, jotka mukautuvat suoraan sekä vakiokäyttöolosuhteisiin että erityisiin ympäristöihin ilman lisäsuojakomponenttien tarvetta. Asennuksen aikana sen standardoitu piirilevyliitin mahdollistaa suoran integroinnin laitteen emolevyyn. Sen 30 g:n paino varmistaa asennuksen vakauden ja yhteensopivuuden, eliminoi mukautetun asennustelineen tarpeen ja lyhentää merkittävästi kokoamisjaksoa. Sopeutuksen aikana sen 5-48VDC laaja nimellisjännitealue on yhteensopiva useimpien teollisuuden ja kotitalouksien tehonsyöttöjärjestelmien kanssa. Suunnittelu varmistaa tarkan piirin ohjausvasteen syöttöjännitteellä ≤ 75 % nimellisjännitteestä ja vapautusjännitteellä ≥ 10 % nimellisjännitteestä, mikä mahdollistaa normaalin toiminnan ilman monimutkaista virheenkorjausta. Huollon kannalta tuotteessa on 105 sähkösykliä ja 10⁷ mekaanista jaksoa, mikä eliminoi toistuvan vaihdon tarpeen pitkäaikaisessa käytössä. Siinä on 1000 MΩ korkea eristysvastus ja 1500 VAC... Avoimen piirin koskettimen kestojännite vähentää vuotojen ja vikojen riskiä. Vain rutiinipuhdistus vaaditaan vakaan toiminnan takaamiseksi, mikä vähentää huomattavasti ylläpitokustannuksia ja seisokkeja.

OMINAISUUDET

30A kytkentäkyky

2kV dielektrinen lujuus (käämin ja koskettimien välillä)

1 lomake A, 1 lomake B ja 1 lomake C

Saatavana tiivistetty tyyppi ja vuonkestävä tyyppi

Yhteystiedot

Kelan parametrit

Muut parametrit

Muut parametrit	Arvo
Ympäristön lämpötila (°C)	−40°C~+85°C/+105°C
Dielektrinen lujuus (käämi ja koskettimet, 1 min)	2000 VAC
Dielektrinen lujuus (avoimet koskettimet, 1 min)	1500 VAC
Eristysvastus (500VDC)	1000MΩ

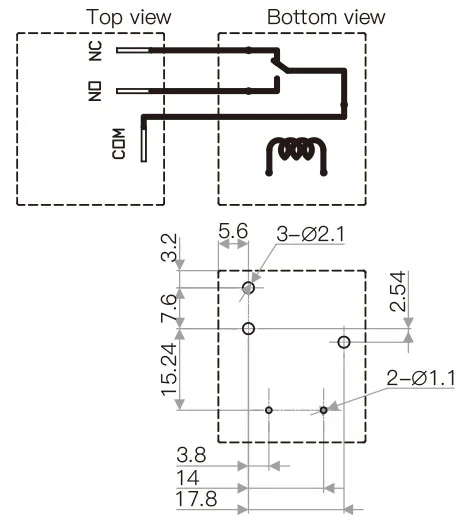

Kytkentäkaavio (kuva alhaalta)
Asennusreiän piirustus (näkymä alhaalta)
Irtisanominen	PCB (PCB-liitin)
Paino	30g
Turvallisuushyväksyntä
