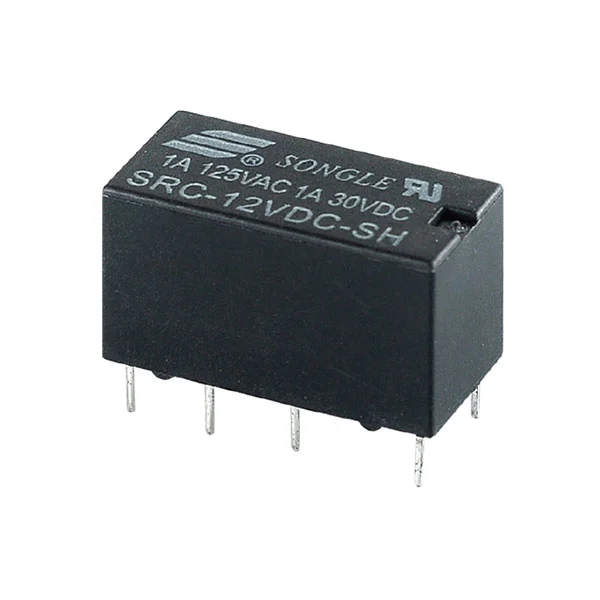

Prosessin mukautuvuussuunnittelu: SRC(4078)-rele käyttää epoksitiivistettyä rakennetta, joka mukautuu suoraan automatisoituihin aaltojuottoprosesseihin ja myöhempään puhdistusprosessiin ilman lisäsuojakäsittelyä, mikä täyttää elektroniikkateollisuuden automatisoitujen tuotantolinjojen tarpeet. Se sopii myös 16-nastaiseen IC-liitäntään, mikä mahdollistaa nopean integroinnin IC-moduuleihin ja yksinkertaistaa kokoonpanoprosessia.
Koskettimen ja suorituskyvyn edut: SRC(4078)-releessä on haarautunut kosketinrakenne, jonka kosketinresistanssi on ≤50 mΩ, mikä varmistaa vakaan lähetyksen ja pienen häviön. Se tukee 125VA/60W kytkentäkapasiteettia (sopeutuu 1A 120VAC, 2A 30VDC kuormiin), sen sähköinen käyttöikä on 10⁵ jaksoa ja mekaaninen käyttöikä 10⁷ jaksoa, mikä takaa pitkän aikavälin luotettavuuden.
Kaksihaaraiset koskettimet
kytkentäkapasiteetti: 125VA/60W
Vastaava 16-nastainen IC-liitäntä
Epoksitiivistetty automaattiseen aaltojuottoon ja puhdistukseen
Matala latenssi
nopea vastaus
alhainen virrankulutus
korkea herkkyys
erittäin alhainen kosketusvastus
| Tuote | Parametrit |
| Yhteydenottojärjestely | 2C |
| Yhteydenottoluokitus | 1A 120VAC, 2A 30VDC |
| Kosketusvastus | ≤50mΩ |
| Sähköinen kestävyys | 10⁵ / 10⁴ |
| Mekaaninen kestävyys | 10⁷ |
| Tuote | Parametrit |
| Nimellisjännite | 3-24VDC |
| Tehon hajaantuminen | 0,36W, 0,2W |
| Poimintajännite (max) | 75 % nimellisjännitteestä |
| Pudotusjännite (min) | 5 % nimellisjännitteestä |
| Tuote | Parametrit |
| Ympäristön lämpötila (℃) | −40℃ ~+85℃ |
| Dielektrinen lujuus (käämin ja koskettimien välillä) (1 min) | 1000 VAC |
| Dielektrinen lujuus (avoin kontaktien välillä) (1 min) | 500 VAC |
| Eristysvastus (500VDC) | 100MΩ |

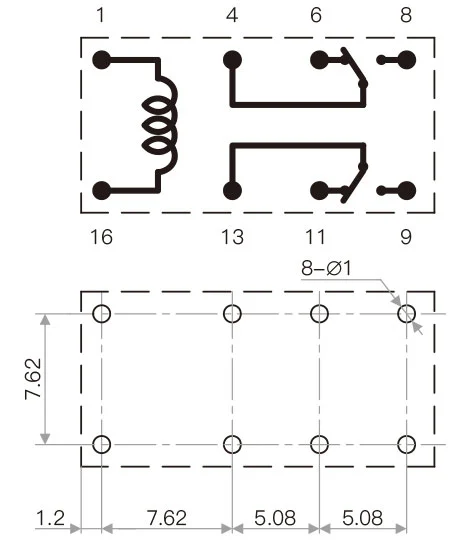

| Kytkentäkaavio (kuva alhaalta) |
|
| Asennusreiän piirustus (näkymä alhaalta) | |
| Irtisanominen | PCB |
| Paino | 6 g |
| Turvallisuushyväksyntä |
|
